面对全球气候变暖，节能显得更为重要，大量的旧楼原有中央空调系统都缺乏计量，能效很低。

    建恒凭借多年的现场经验，针对旧楼很难安装传统流量计的情况，推出了外夹式超声波流量计，产品为一体化结构设计，通过四颗螺钉方便的进行安装，外面有特制的保温护套，减少了现场安装的困扰。其特点就是扣上就能测量，不需要截管，不需要停机。同时还有丰富的网络功能，支持Wi-Fi、蓝牙等，实现云数据存储和分析管理功能。

    可以接入“建恒云”或客户自己的云数据中心。满足不同工况的数据采集，让客户可以自定义采集数据内容。

建恒楼层能量（流量）监控系统及中央空调计费系统

建恒中央空调楼层能量（流量）监控系统及空调计费系统是专为楼宇自动化系统开发的数据采集监控器楼宇计费，分户计费。专用于楼宇各楼层的能量冷量计量和流量仪计量表数据采集监控。将楼层的能量冷量和流量数据集中管理，打出计费、收费报表。

楼层能量、冷量计量（流量）监控系统可显示每台流量计的瞬量流量，流速和累积流量。当选择能量型监控系统时，系统配置了热量（冷量）系统的供水和回水回路温度采集，通过积算得到热量（冷量）数据。使用能量（流量）监控系统让楼宇能量和流量数据采集变得轻松、容易、不需要专业的通讯知识，不需要专业的工程师就能实现所需的功能。

特点

?模块化的数据采集系统，支持多个流量模块数据采集，简单易用。

?TEL和RS-485通过1根电缆传输，布线非常方便。

?提供全套的采集器、电源、电缆、接头等，现场安装非常方便。

?固化软件，按采集点个数分别选择成套设备，即装即用。

?彩色触摸屏操作。

?断电数据保持功能，防止数据丢失造成损失。

?提供以太网和RS-485的上位机总线接口，方便组网。

?提开放的数据采集通讯协议，支持Modbus，TCP/IP等方式，方便与计费系统对接。

适用行业

用于楼宇各楼层的能量和流量仪表数据采集监控

楼层能量（流量）监控器设计指标：

型号：E01

能量（流量）点数：可选4、8、12、16点

显示类型：瞬时流量/能量，累积流量/能量

历史趋势记录：有

报表：支持日报表、月报表

串口：COM1  RS-232/422/485

      COM2  RS-485

      COM3  RS-232

SD卡：支持

系统时钟：有

以太网接口：1个10/100M

通讯协议：Modbus，TCP/IP

USB接口：1个

显示尺寸：7寸彩色TFT显示屏

颜色数量：64k

分辨率：800×480

背光模块：LED

背光寿命：20000小时

操作方式：4线电阻式触屏

操作温度：0～50℃

电源：220VAC@0.5A

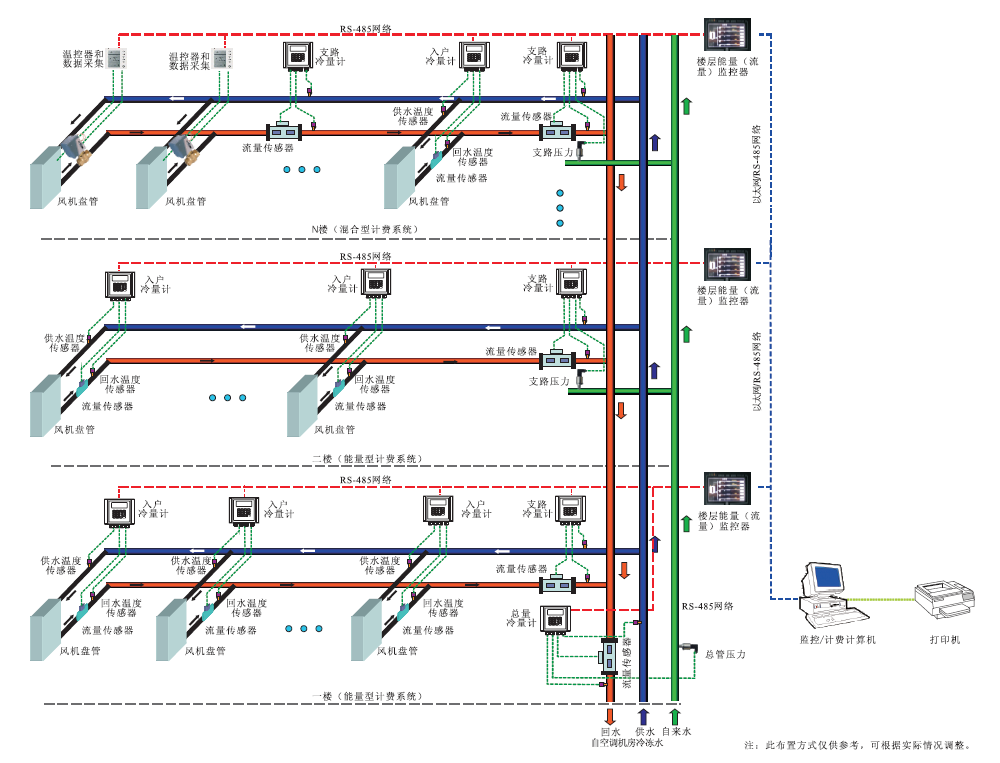

楼层能量（流量）监控系统在中央空调上的应用介绍

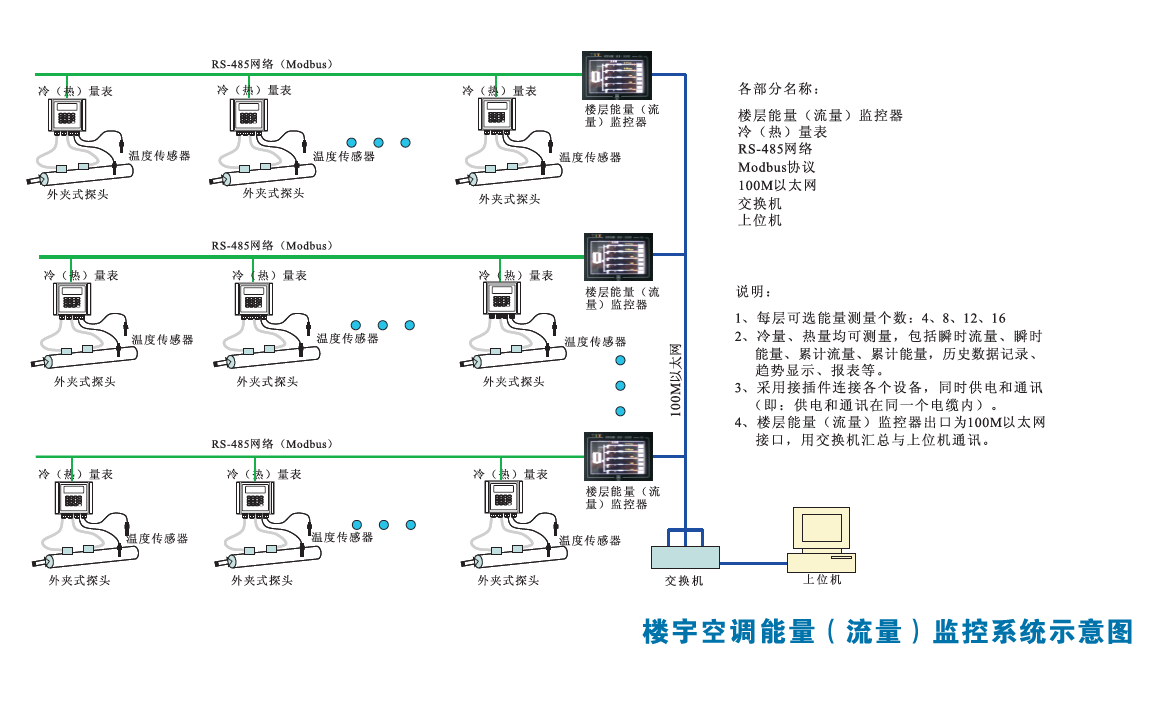

    楼层能量（流量）监控系统由楼层能量（流量）监控器、超声波冷（热）量表、电缆、按插件等构成，是集成化产品，用户只需选择测量点个数，定义（修改）表的地址码即可。所有被测点的冷（热）量数据都被送到楼层能量监控器上集中显示，包括顺势能量（流量）、累积能量（流量）、历史趋势图、历史数据等，方便集中抄表，同时提供了上位机接口（RS-485以太网接口），可将数据直接送到楼宇的计费软件系统中。
